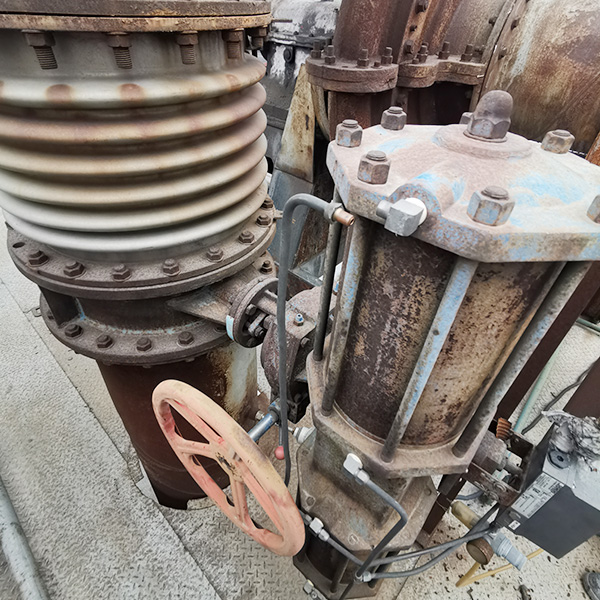

日高控股2013年為寧夏某化工廠提供的 一批蝶閥和盲板閥，經歷了8年無故障運行后，由于產品質量穩定。日前工廠計劃閥門返廠清洗利舊，繼續使用。

一、產品概述

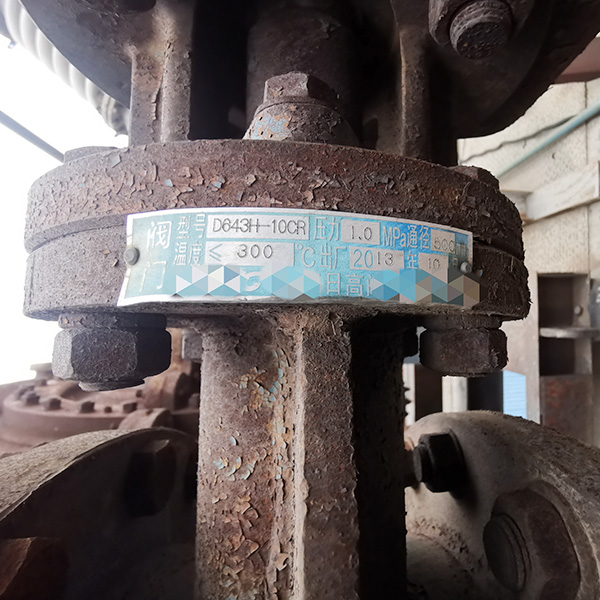

本氣動防爆調節蝶閥QTD643H-10CR是根據現場惡劣的使用工況經驗設計而成，隨閥桿轉動的圓形碟板作啟閉件，實現閥門的開啟或關閉，蝶閥主要作截斷閥使用，也可以設計成具有調節和截斷功能。

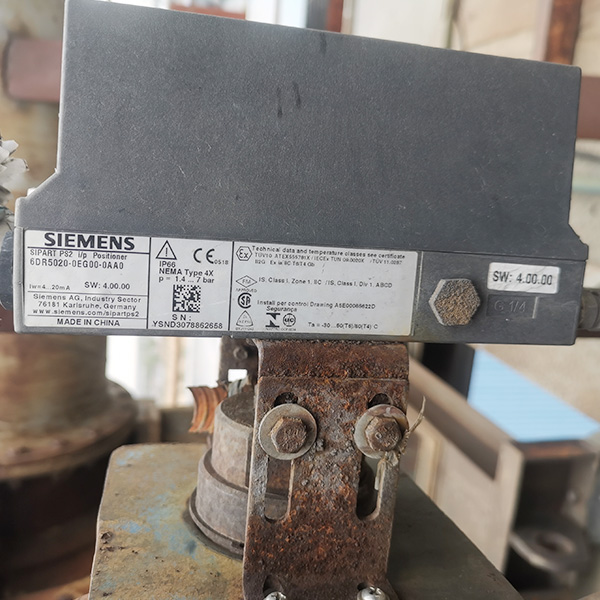

三偏心多層次蝶閥由雙作用氣缸、手動裝置和西門子智能定位器組成，具有無機械磨損，調節靈敏度高，可達零泄漏，適用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管道上作為調節、截斷流體的最佳裝置。

二、結構特點

2.1 流體阻力較小，中大口徑的蝶閥全開時的有效面積較大。

2.2 啟閉迅速，比較省力，啟動時只需把轉動90°,方便而迅速。

2.3 結構簡單，體積較小，重量較輕。

2.4 三偏心蝶閥是指：閥桿軸線與碟板密封面偏移一定的尺寸，蝶板密封面與閥體通道軸線偏移一定尺寸，閥座回轉軸線與閥體通道軸線形成一個偏心角，故稱三偏心。蝶閥從0°—90°開啟時，蝶閥密封面會在開啟的瞬間立即脫離閥座密封面，在其90°—0°關閉時，只有在關閉的瞬間，其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封面，所以閥座與碟板上的密封面間無任何磨擦，去除了磨損和泄漏的可能性。

2.5 扭矩密封：三偏心的結構使蝶閥關閉時，其密封主、副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生，不僅消除了常規彈性閥座彈性材料老化，冷流，彈性失效等因素造成的密封比壓降低和消失，而且可以通過外加驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。

2.6 軟硬層疊式金屬密封結構；蝶閥密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。

2.7 閥體密封面：采用堆焊硬質合金或不銹鋼，使得密封面強度高，硬度好，耐磨損。

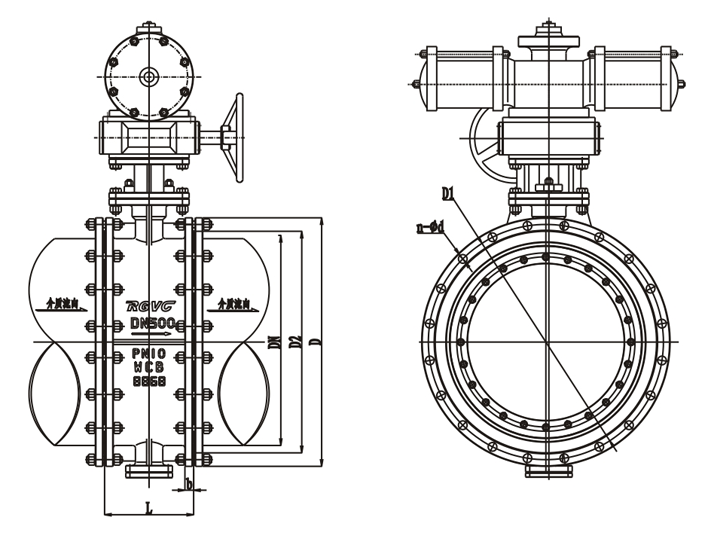

三、產品結構圖
